La cartographie de l’entrepôt est une représentation structurée des espaces, des zones opérationnelles, des équipements de stockage et des voies de circulation d’un site logistique. Elle permet de localiser les marchandises, d’organiser les déplacements et de décrire le fonctionnement physique de l’entrepôt.
Elle peut prendre la forme d’un plan graphique utilisé par les équipes, mais aussi d’une modélisation numérique intégrée au WMS. Dans ce second cas, le bâtiment est décomposé en zones, allées, travées, niveaux et emplacements identifiables par le logiciel.
La cartographie ne doit pas être confondue avec le layout. Le layout d’entrepôt définit l’agencement général des espaces et des équipements, tandis que la cartographie décrit précisément leur position, leur fonction et leurs relations. Elle sert ensuite de base à l’adressage des emplacements et à l’organisation des parcours.
Que contient la cartographie d’un entrepôt ?
La cartographie représente d’abord les différentes zones fonctionnelles. Elle distingue généralement la réception, le contrôle, le stockage, la préparation de commandes, l’emballage, la consolidation, l’expédition et la gestion des retours.

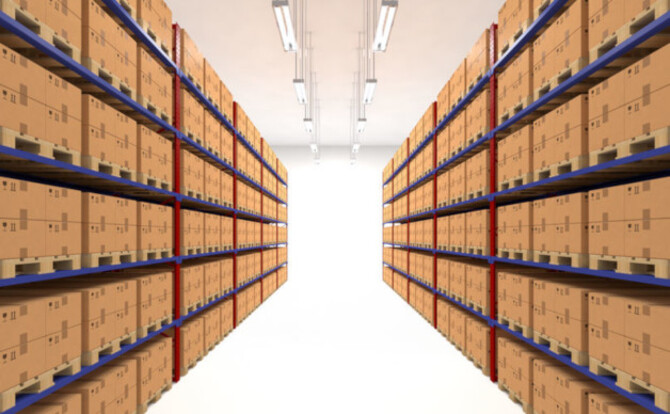

Elle indique également les structures de stockage, comme les palettiers, les étagères, les zones de stockage de masse, les rayonnages dynamiques ou les installations automatisées. Les quais, les postes de travail, les convoyeurs et les équipements fixes doivent aussi être positionnés.
Les voies de circulation constituent un autre élément essentiel. La carte peut différencier les allées utilisées par les chariots, les cheminements piétons, les zones de croisement, les sens de circulation et les accès réservés.
Les contraintes du bâtiment doivent également apparaître lorsqu’elles influencent les opérations. Il peut s’agir des poteaux, des portes coupe-feu, des issues de secours, des zones de charge des batteries, des hauteurs limitées ou des secteurs soumis à des conditions particulières.
Une cartographie opérationnelle ne représente donc pas uniquement la géométrie du bâtiment. Elle décrit aussi la fonction des espaces, leur accessibilité et les règles qui déterminent leur utilisation.
Cartographie et adressage des emplacements
L’adressage attribue un identifiant unique à chaque emplacement physique. Cet identifiant permet aux opérateurs et aux logiciels de savoir exactement où une marchandise doit être déposée ou prélevée.
Une adresse peut être construite à partir de plusieurs niveaux hiérarchiques, par exemple le bâtiment, la zone, l’allée, la travée, le niveau et la position. Une structure comme A-03-12-02 peut ainsi désigner une zone, une allée, une travée et un niveau précis.
Le système choisi doit rester logique, lisible et compatible avec les opérations. Une codification trop complexe augmente les risques d’erreur, tandis qu’une structure trop simple peut devenir insuffisante lorsque l’entrepôt évolue.
Les adresses doivent correspondre à la réalité du terrain. Les plaques, étiquettes et codes-barres installés dans l’entrepôt doivent utiliser les mêmes identifiants que le WMS afin d’éviter les écarts entre le plan numérique et les emplacements physiques.
L’adressage peut aussi intégrer le sens de déplacement des préparateurs. La numérotation des allées et des positions est alors conçue pour faciliter un parcours continu et limiter les retours inutiles.
Exemples d’éléments cartographiés
La carte d’un entrepôt peut notamment représenter les éléments suivants :
- Zones de réception : quais, espaces de déchargement, contrôle, quarantaine et attente de mise en stock.
- Zones de stockage : palettiers, étagères, stockage au sol, produits dangereux ou secteurs à température dirigée.
- Zones de préparation : picking de détail, préparation de palettes, consolidation, emballage et contrôle.
- Voies de circulation : allées de manutention, cheminements piétons, croisements et sens de déplacement.
- Emplacements particuliers : retours, marchandises bloquées, produits endommagés, consommables ou stock de sécurité.
- Équipements automatisés : convoyeurs, transstockeurs, robots mobiles, ascenseurs et postes de transfert.
Utilisation de la cartographie dans le WMS
Dans un WMS, la cartographie permet de reproduire la structure logique et physique de l’entrepôt. Le logiciel connaît les zones, les emplacements disponibles, leurs caractéristiques et les chemins permettant de les atteindre.
Chaque emplacement peut recevoir des attributs, comme une capacité maximale, un type d’unité de charge, une température, une classe de produit ou une restriction d’accès. Le WMS peut ainsi éviter d’affecter une palette à un emplacement incompatible.
La carte est également utilisée pour générer les missions de mise en stock, de réapprovisionnement et de préparation. Le système peut sélectionner un emplacement selon sa disponibilité, sa proximité, ses contraintes et les règles de gestion définies.
Pour le picking, le WMS peut organiser l’ordre des prélèvements en fonction de la position des articles. Le parcours calculé dépend de la représentation des allées, des connexions entre les zones et des sens de circulation enregistrés.
Une cartographie numérique incorrecte peut produire des missions impossibles ou des parcours inefficaces. Un passage inexistant, un emplacement inaccessible ou une mauvaise distance entre deux secteurs peut dégrader la qualité du routing calculé.
Différence entre cartographie, zonage et implantation
Le zonage consiste à diviser l’entrepôt en secteurs ayant une fonction ou des règles communes. Il peut séparer les produits selon leur rotation, leur format, leur température, leur dangerosité ou leur mode de préparation.
L’implantation des produits, ou slotting, détermine ensuite dans quelles zones et dans quels emplacements les références doivent être stockées. Elle tient compte de la fréquence des prélèvements, des dimensions, du poids et des compatibilités entre produits.
La cartographie fournit le cadre dans lequel ces décisions sont appliquées. Elle indique les espaces disponibles et leur organisation, tandis que le zonage leur attribue une fonction et que l’implantation affecte les produits aux emplacements.
Ces notions sont donc complémentaires. Un bon layout sans adressage précis ne permet pas de localiser efficacement le stock, tandis qu’un adressage détaillé ne compense pas une mauvaise organisation physique des zones.
Avantages d’une cartographie précise
Une cartographie fiable facilite l’orientation des opérateurs et réduit le temps consacré à la recherche des produits. Elle améliore également l’intégration des nouveaux collaborateurs, qui peuvent comprendre plus rapidement l’organisation du site.
Elle contribue à réduire les distances parcourues lorsque les emplacements et les voies de circulation sont correctement modélisés. Les responsables peuvent analyser les trajets, identifier les points de congestion et réorganiser les zones les plus sollicitées.
La carte améliore aussi la sécurité en rendant visibles les flux de chariots, les cheminements piétons, les accès interdits et les équipements d’urgence. Elle peut servir de support lors de la définition des procédures et des plans d’intervention.
Elle facilite enfin les projets d’évolution. L’entreprise peut comparer la situation actuelle avec un scénario futur avant de déplacer des rayonnages, créer une nouvelle zone de picking ou intégrer un équipement automatisé.
Mise à jour de la cartographie
La cartographie doit être mise à jour après toute modification physique ou organisationnelle importante. Le déplacement d’un rayonnage, la suppression d’un passage ou la création d’un nouvel emplacement doivent être reproduits dans les plans et dans le WMS.
Les changements temporaires doivent également être maîtrisés. Une zone neutralisée pour des travaux ou un emplacement rendu indisponible doit être bloqué dans le système afin d’éviter l’attribution de nouvelles missions.
Il est utile de vérifier régulièrement la cohérence entre la carte numérique et le terrain. Ce contrôle peut porter sur les adresses, les capacités, les panneaux, les sens de circulation et les connexions entre les différentes zones.
Les responsabilités de mise à jour doivent être clairement attribuées. Lorsque plusieurs personnes modifient la structure du WMS sans procédure commune, des incohérences peuvent apparaître entre les opérations, la maintenance et les plans de sécurité.
Une cartographie d’entrepôt efficace est donc un outil vivant. Elle doit représenter fidèlement le site, soutenir les règles de stockage et permettre au WMS comme aux opérateurs d’organiser les mouvements de manière fiable, sûre et productive.
