Systèmes d’extinction d’incendie fixes : les sprinklers ESFR
Les systèmes d’extinction d’incendie fixes, tels que les systèmes de pulvérisation (sprinkler), peuvent être activés manuellement et/ou automatiquement, en cas d’intégration de détecteurs de fumée.
Dans les bâtiments résidentiels, les sprinklers sont toujours de type automatique et à réponse rapide (sprinkler ESFR). En général, ces systèmes sont utilisés dans des locaux de grande taille, où les conséquences d’un incendie peuvent être graves. Le sprinkler à réponse rapide est approprié pour réduire le temps dangereux qui s’écoule entre le début de l’incendie et sa maîtrise effective, et est largement utilisé dans tous les cas où l’eau n’est pas contre-indiquée, ce qui signifie que, bien qu’elle cause des dommages, l’eau pulvérisée par le sprinkler ne provoque pas de réactions chimiques dangereuses.
Un système d’extinction d’incendie sprinkler nécessite une alimentation en eau et un réseau de canalisations auquel sont connectés les buses émettrices et l’élément sensible à la chaleur. Généralement, l’activation de moins de 4 buses suffit à éteindre un incendie, tandis que, dans le cas de la présence de liquides inflammables, jusqu’à 12 buses peuvent devoir être activées.

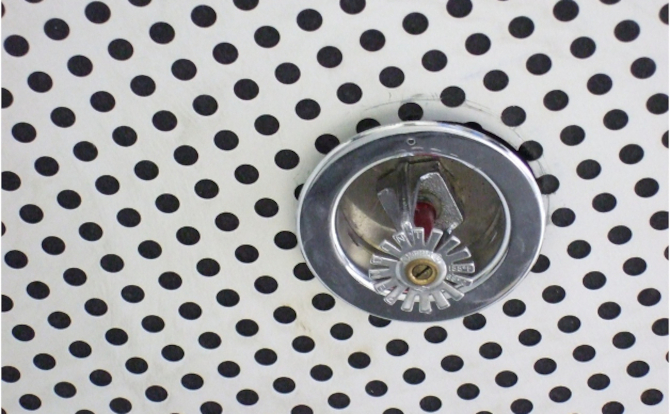

Buses sprinkler ESFR et leurs composants
En général, chaque buse couvre une surface comprise entre 9 et 20 m², en fonction de la charge d’incendie de l’environnement et des dommages potentiels causés par le feu.
La buse est composée de :
- le corps en laiton, directement connecté au tube d’alimentation en eau ;
- l’élément sensible à la chaleur, qui déclenche la sortie d’eau et réalisé en alliage métallique fusible ou en verre trempé ;
- le bouchon, construit en métal ou en métal et teflon, dont la chute est régulée par l’élément sensible à la chaleur ;
- l’orifice par lequel l’eau sort et situé à la base du corps de la buse, qui reste recouvert par le bouchon en état normal ;
- le déflecteur, positionné à l’extrémité opposée de l’orifice et nécessaire pour diviser le flux d’eau libéré.
Les buses sprinkler standard ont un temps de réponse allant de 3 à 4 minutes, tandis que les buses sprinkler ESFR s’activent en moins de 30 secondes et peuvent être montées au-dessus et en dessous des canalisations ou latéralement, de manière à frapper le mur opposé. Dans les environnements domestiques, le diamètre de l’orifice est égal ou inférieur à 1,27 cm et la température d’activation de la buse sprinkler est réglée entre 57 et 77° C.
Systèmes de fonctionnement des sprinklers ESFR
Parmi les systèmes sprinkler ESFR les plus utilisés, on peut distinguer quatre types :
- sprinkler à eau : ils sont alimentés par de l’eau sous pression canalisée dans les tuyaux, qui s’active automatiquement et doit être fermée manuellement, grâce à la vanne de contrôle appropriée qui est montée sur l’installation ;
- sprinkler à sec : une fois activé, le bec fait sortir un jet d’air et seulement à ce moment l’eau circule dans les tuyaux, pour être ensuite émise par l’orifice. Ces systèmes sont largement utilisés dans les endroits où il y a un risque de gel des tuyaux d’alimentation en eau ;
- sprinkler avec préalarme : le déversement de l’eau se produit avec une double détection de chaleur par des éléments sensibles à la chaleur réglés sur deux températures différentes ;
- sprinkler à déluge : ils sont dépourvus à la fois de l’élément sensible à la chaleur et du bouchon et s’activent simultanément, sur un signal donné par un système de détection autonome par rapport à celui d’émission.
